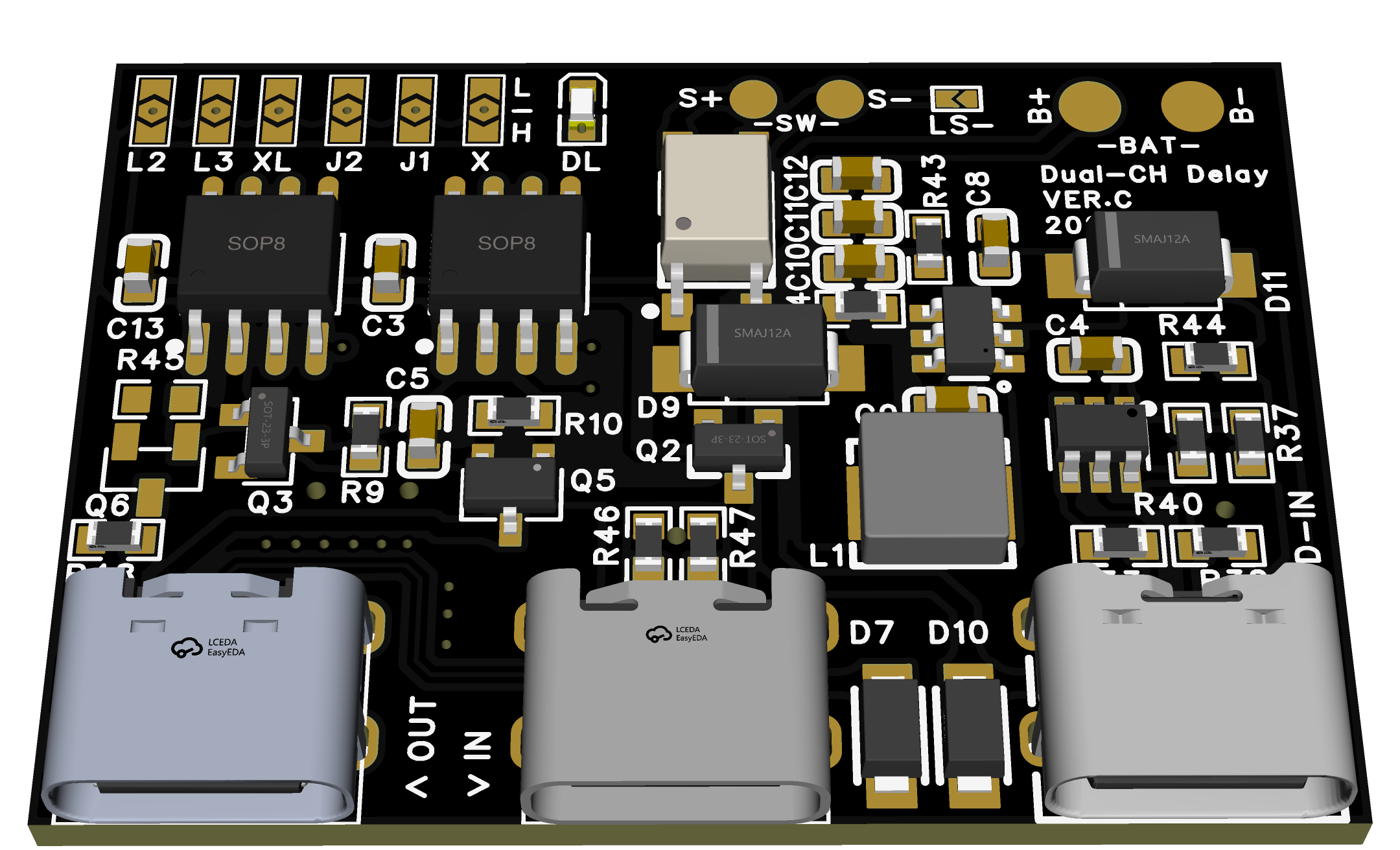

欢迎使用 两路延时通断模块！这是一款专为自动化控制、节能改造及设备定时管理设计的微型化、高精度定时开关模块。通过简单的板载焊盘跳线即可设定精确的延时时间，实现 通道USB “断开延时-保持接通”，通道SW “接通延时-保持断开”的自动化逻辑。
¶ 🚀 快速开始
三步完成配置，立即实现自动化延时控制。
- [供电与连接] - 使用PD电源连接
PDIN或普通USB电源连接IN - [设置延时时间] - 通过跳线
L2,L3,XL配置OUT断开延时,J2,J1,X配置SW接通延时 - [连接负载与触发] - 连接USB设备，
USB与触发开关SW
¶ 💰 订购信息
| 项目 | 说明 |
|---|---|
| 型号 | Dual Channel Delay Deluxe |
| 发货 | 现货48小时内发货，无现货的情况下5天内发货 |
| 定制 | 支持延时参数定制（大批量） |
¶ ⭐ 核心功能
¶ ⏱️ 精准可调延时
- 跳线设置：通过6组跳线直观设置延时时间，无需编程
- 双重倍率：支持
x10与x60两种时间倍率 - 宽范围延时：独立两段延时范围覆盖 1秒至540秒（9分钟）
¶ 🔌 灵活触发类型
- 外部开关触发：通过
S+与S-焊盘连接外部按钮、传感器或MCU信号 - 电平模式可选：通过
LS-短接点适配高/低电平有效触发信号
¶ 🔋 集成供电接口
- 双电源输入：
IN使用普通USB电源，支持数据功能。PDIN使用快充电源，带诱骗获取15V输入。优先使用PDIN供电 - 直连电池：提供
B+/B-焊盘，可直接连接电池保护板，为数码产品改造提供便利 - 低功耗设计：待机电流极小，适合电池供电场景
¶ 🛠️ 紧凑易集成
- 微型化设计：体积小巧，便于嵌入现有设备
- 即插即用：配置简单，上电即可工作
¶ 📋 详细规格说明
¶ 【电源特性】
- 工作电压：
5.0VDC - 待机电流：
< 10μA（典型值） - 输出驱动能力：支持小功率负载直驱或配合MOS管/继电器驱动大功率设备
¶ 【延时特性】
- 默认时间：
4秒 - 独立两段延时设置：XL,L2,L3用于设置USB通道断开延时，X,J1,J2用于设置SW接通延时
- 时间倍率 X(XL/X)：
x10(10倍),x60(60倍) - 时间设置 T(L2,L3,J1,J2)：
1 ~ 9秒 - 总延时计算公式：
D = X * T 秒
¶ 【物理接口】
- 外部开关接口：
S+,S-焊盘 - 电平模式选择：
LS-短接点 - 直供电接口：
B+,B-电池焊盘

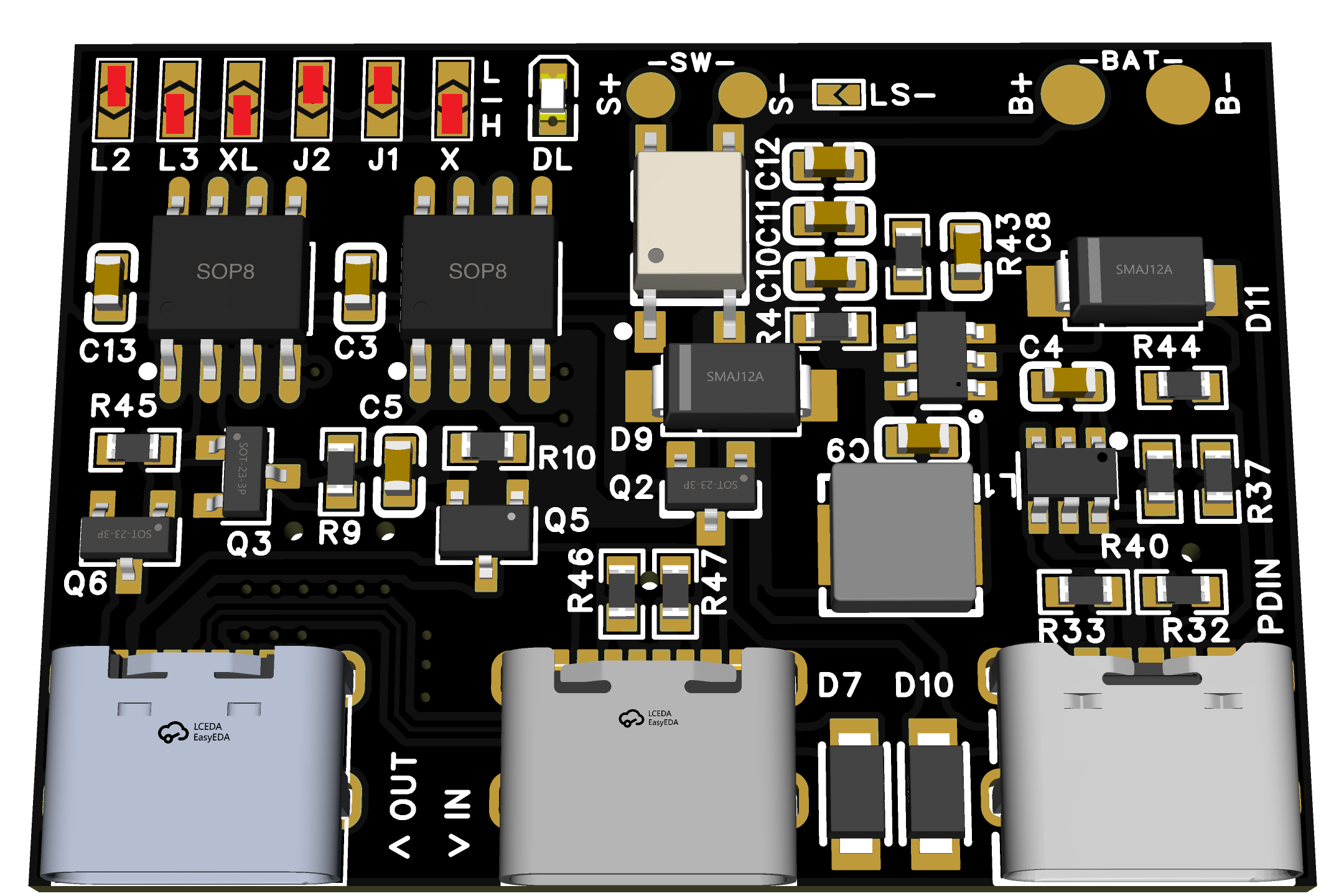

¶ 🎯 延时时间设置
¶ 跳线配置表
| L3/J1 | L2/J2 | 时间（秒） |
|---|---|---|
短接-和L |
短接-和L |
1 |
| 悬空不短接 | 短接-和L |
2 |
短接-和L |
悬空不短接 | 3 |
| 悬空不短接 | 悬空不短接 | 4 |
短接-和H |
短接-和L |
5 |
短接-和H |
悬空不短接 | 6 |
短接-和L |
短接-和H |
7 |
| 悬空不短接 | 短接-和H |
8 |
短接-和H |
短接-和H |
9 |
| X/LX | 倍率 |
|---|---|
| 悬空不短接 | 1 |
短接-和L |
10 |
短接-和H |
60 |
¶ 参考示例
使用
跳线设置在线工具 快速设置
-
上电同时执行：接通
SW10秒（10秒）后保持断开；断开OUT1分钟（60秒）后保持断开- SW 设置：X 短接
-和L, J1 短接-和L, J2 短接-和L→10 * 1 = 10秒 - OUT 设置：LX 短接
-和H, L3 短接-和L, L2 短接-和L→60 * 1 = 60秒
- SW 设置：X 短接
-
上电同时执行：接通
SW1分钟（60秒）后保持断开；断开OUT5分钟（300秒）后保持断开- SW 设置：X 短接
-和H, J1 短接-和L, J2 短接-和L→60 * 1 = 60秒 - OUT 设置：LX 短接
-和H, L3 短接-和H, L2 短接-和L→60 * 5 = 300秒
- SW 设置：X 短接
¶ 🔌 接口与接线说明
¶ 1. 外部开关连接
- 无源开关（默认）：
LS-不短接- 将开关接在
S+和S-之间，不区分正负极
- 低电平有效触发：
- 短接
LS-焊盘 - 将开关的正极接在
S+，S-无需焊接
- 短接
¶ 3. 电池直连模式（用于数码产品改造）
- 操作：将设备电池保护板的电池正负极分别焊接到模块的
B+和B-焊盘
¶ ❓ 常见问题
-
Q：延时时间可以设置为毫秒级吗？
- A：不可以。本模块设计为秒级延时，最小单位为1秒，适用于大多数常规自动化场景，接受定制。
-
Q：
S+和S-可以接什么类型的信号？- A：可以接物理开关、按钮，也可以接单片机（MCU）的GPIO口（注意电平匹配）。
-
Q：模块的输出端可以直接接电机吗？
- A：不可以。模块输出驱动能力有限，请通过模块控制MOS管或继电器来驱动电机等大功率负载。
免责声明：请确保在安全电压范围内使用本模块，用于驱动大功率负载时请务必使用合适的继电器或MOS管进行隔离与放大。对于因错误接线导致的设备损坏，概不负责。
