欢迎使用延时通断循环模块！这是一款专为自动化控制、节能改造及设备定时管理设计的微型化、高精度定时开关模块。通过简单的板载焊盘跳线即可设定精确的延时时间，实现循环接通-延时-断开的自动化逻辑。
¶ 🚀 快速开始
三步完成配置，立即实现自动化延时控制。
- [供电与连接] - 连接
2.5-5V电源 - [设置延时时间] - 通过跳线配置
J1,J2,J3,J4 - [连接负载与触发] - 连接被控设备与触发开关
¶ 💰 订购信息
| 项目 | 说明 |
|---|---|
| 型号 | Delay Loop Lite |
| 发货 | 现货48小时内发货，无现货的情况下5天内发货 |
| 定制 | 支持延时参数定制（大批量） |
¶ ⭐ 核心功能亮点
¶ ⏱️ 精准可调延时
- 跳线设置：通过4组跳线直观设置延时时间，无需编程
- 宽范围延时：延时范围覆盖 50毫秒至450毫秒（可定制）
¶ 🔌 灵活触发类型
- 外部开关触发：通过
K1焊盘连接外部按钮
¶ 🔋 集成供电接口
- 宽电压输入：
2.5V ~ 5V宽电压工作，兼容3.3V与5V系统 - 低功耗设计：待机电流极小，适合电池供电场景
¶ 🛠️ 紧凑易集成
- 微型化设计：体积小巧，便于嵌入现有设备
- 焊盘接口：所有接口均采用焊盘设计，方便焊接与集成
- 即插即用：配置简单，上电即可工作
¶ 📋 详细规格说明
¶ 【电源特性】
- 工作电压：
2.5V ~ 5.0VDC - 待机电流：
< 10μA（典型值） - 输出驱动能力：支持小功率负载直驱或配合MOS管/继电器驱动大功率设备
¶ 【延时特性】
- 默认时间：
200毫秒 - 时间设置 (T)：50毫秒至450毫秒 (J1, J2, J3, J4)

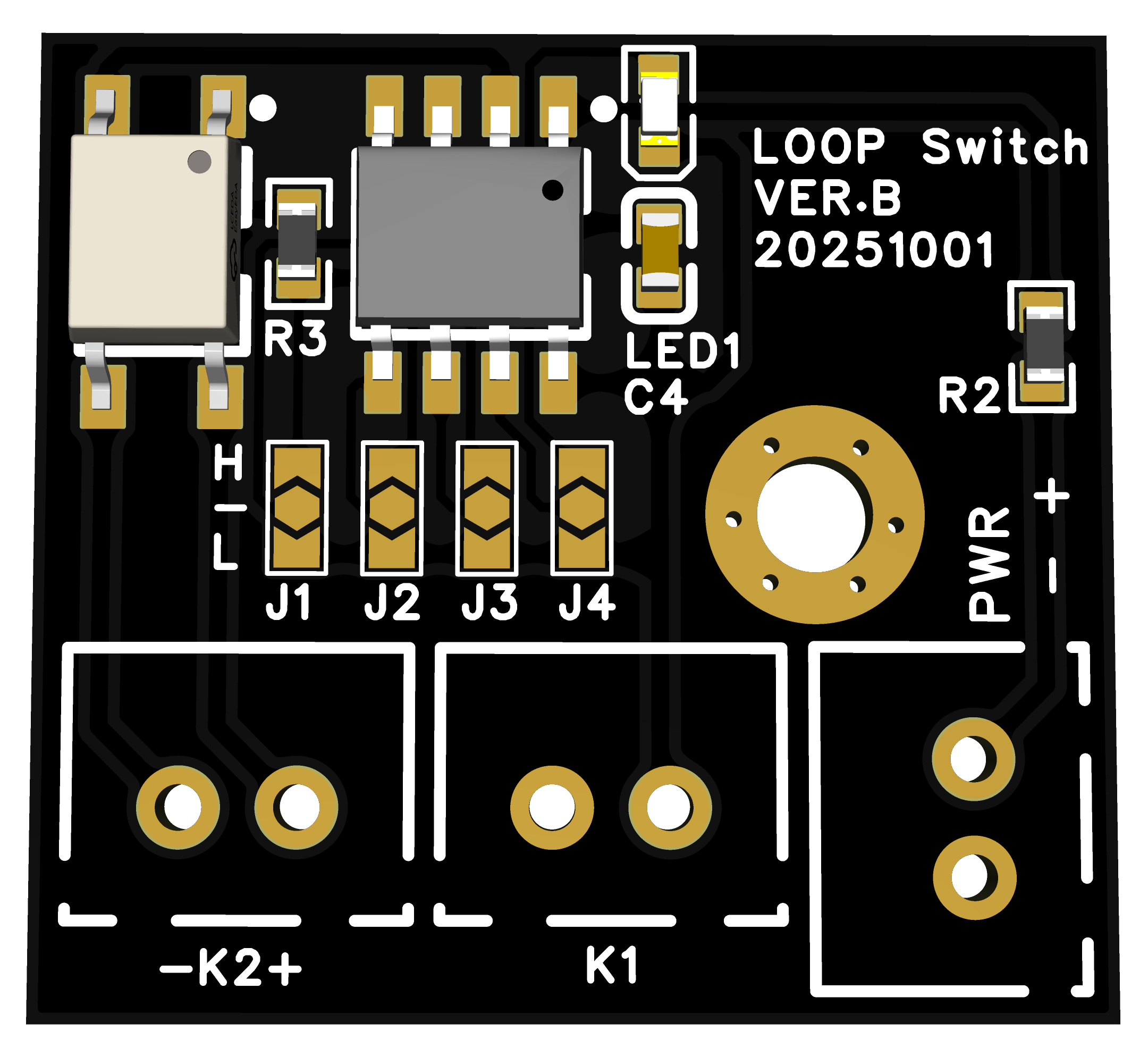

¶ 【物理接口】
- 外部开关接口：
K1焊盘 - 被控开关接口：
K2焊盘
¶ 🎯 延时时间设置指南
¶ 跳线配置表
| J1/J3 | J2/J4 | 时间（毫秒） |
|---|---|---|
短接-和L |
短接-和L |
50 |
| 悬空不短接 | 短接-和L |
100 |
短接-和L |
悬空不短接 | 150 |
| 悬空不短接 | 悬空不短接 | 200 |
短接-和H |
短接-和L |
250 |
短接-和H |
悬空不短接 | 300 |
短接-和L |
短接-和H |
350 |
| 悬空不短接 | 短接-和H |
400 |
短接-和H |
短接-和H |
450 |
J3和J4应用于接通延时，J1和J2应用于断开延时
¶ 参考示例
使用
跳线设置在线工具 快速设置
- 循环接通150毫秒后断开300毫秒
- 设置：J1 短接
-和H, J2 悬空不短接 →断开延时300ms；J3 短接-和L, J4 悬空不短接 →接通延时150ms
- 设置：J1 短接
- 循环接通50毫秒后断开50毫秒
- 设置：J1 短接
-和L, J2 短接-和L→断开延时50ms；J3 短接-和L, J4 短接-和L→接通延时50ms
- 设置：J1 短接
免责声明：请确保在安全电压范围内使用本模块，用于驱动大功率负载时请务必使用合适的继电器或MOS管进行隔离与放大。对于因错误接线导致的设备损坏，概不负责。
