欢迎使用 两段延时通断模块！这是一款专为自动化控制、节能改造及设备定时管理设计的微型化、高精度定时开关模块。通过简单的板载焊盘跳线即可设定精确的延时时间，实现“断开延时-接通延时-保持断开”的自动化逻辑。
¶ 🚀 快速开始
三步完成配置，立即实现自动化延时控制。
- [供电与连接] - 连接
2.5-5V电源 - [设置延时时间] - 通过跳线配置
BX,B1,B2,FX,F1,F2 - [连接负载与触发] - 连接被控设备与触发开关
¶ 💰 订购信息
| 项目 | 说明 |
|---|---|
| 型号 | FD Delay Lite |
| 发货 | 现货48小时内发货，无现货的情况下5天内发货 |
| 定制 | 支持延时参数定制（大批量） |
¶ ⭐ 核心功能
¶ ⏱️ 精准可调延时

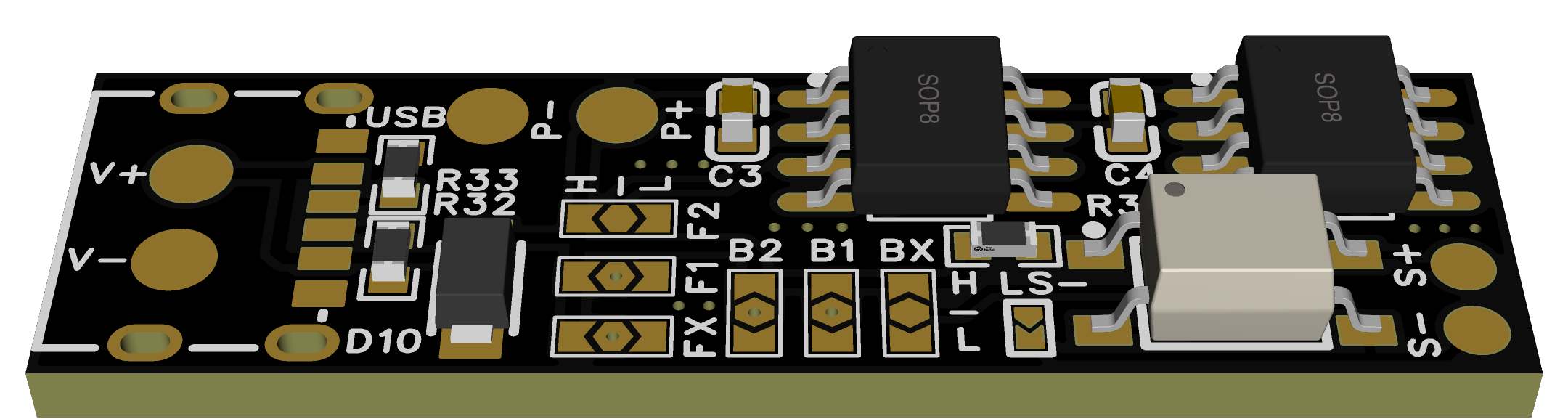

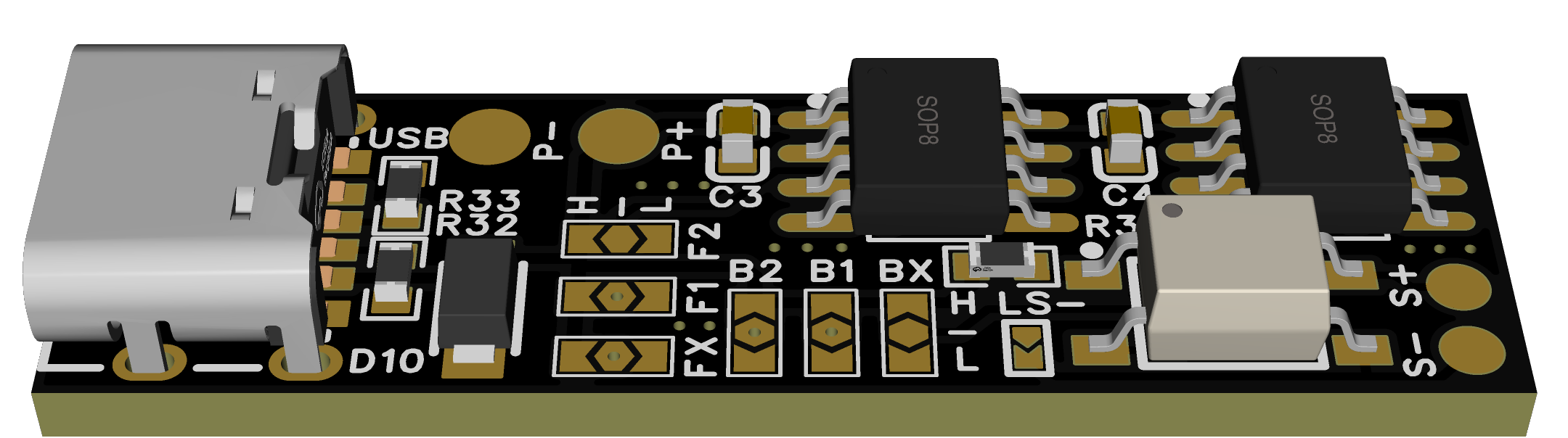

- 跳线设置：通过6组跳线直观设置延时时间，无需编程
- 双重倍率：支持
x10与x60两种时间倍率 - 宽范围延时：独立两段延时范围覆盖 1秒至540秒（9分钟）
¶ 🔌 灵活触发类型
- 外部开关触发：通过
S+与S-焊盘连接外部按钮、传感器或MCU信号 - 电平模式可选：通过
LS-短接点适配高/低电平有效触发信号
¶ 🔋 集成供电接口
- 宽电压输入：
2.5V ~ 5V宽电压工作，兼容3.3V与5V系统 - 直连电池：提供
B+/B-焊盘，可直接连接电池保护板，为数码产品改造提供便利 - 低功耗设计：待机电流极小，适合电池供电场景
¶ 🛠️ 紧凑易集成
- 微型化设计：体积小巧，便于嵌入现有设备
- 焊盘接口：所有接口均采用焊盘设计，方便焊接与集成
- 即插即用：配置简单，上电即可工作
¶ 📋 详细规格说明
¶ 【电源特性】
- 工作电压：
2.5V ~ 5.0VDC - 待机电流：
< 10μA（典型值） - 输出驱动能力：支持小功率负载直驱或配合MOS管/继电器驱动大功率设备
¶ 【延时特性】
- 默认时间：
4秒 - 独立两段延时设置：FX,F1/2用于设置前段断开延时，BX,B1/2用于设置后端接通延时
- 时间倍率 X(FX/BX)：
x10(10倍),x60(60倍) - 时间设置 T(F1,F2/B1,B2)：
1 ~ 9秒 - 总延时计算公式：
D = X * T 秒
¶ 【物理接口】
- 外部开关接口：
S+,S-焊盘 - 电平模式选择：
LS-短接点 - 直供电接口：
B+,B-电池焊盘
¶ 🎯 延时时间设置
¶ 跳线配置表
| F/B1 | F/B2 | 时间（秒） |
|---|---|---|
短接-和L |
短接-和L |
1 |
| 悬空不短接 | 短接-和L |
2 |
短接-和L |
悬空不短接 | 3 |
| 悬空不短接 | 悬空不短接 | 4 |
短接-和H |
短接-和L |
5 |
短接-和H |
悬空不短接 | 6 |
短接-和L |
短接-和H |
7 |
| 悬空不短接 | 短接-和H |
8 |
短接-和H |
短接-和H |
9 |
| F/BX | 倍率 |
|---|---|
| 悬空不短接 | 1 |
短接-和L |
10 |
短接-和H |
60 |
¶ 参考示例
使用
跳线设置在线工具 快速设置
- 断开延时2分钟（120秒）后接通1分钟（60秒）后保持断开
- 首段设置：FX 短接
-和H, F1悬空不短接, F2 短接-和L→60 * 2 = 120秒 - 末段设置：BX 短接
-和H, B1 短接-和L, B2 短接-和L→60 * 1 = 60秒
- 首段设置：FX 短接
- 断开延时10秒（10秒）后接通5秒（5秒）后保持断开
- 首段设置：FX 短接
-和L, F1短接-和L, F2短接-和L→10 * 1 = 10秒 - 末段设置：BX悬空不短接, B1短接
-和H, B2短接-和L→1 * 5 = 5秒
- 首段设置：FX 短接
¶ 🔌 接口与接线说明
¶ 1. 外部开关连接
- 无源开关（默认）：
LS-不短接- 将开关接在
S+和S-之间，不区分正负极
- 低电平有效触发：
- 短接
LS-焊盘 - 将开关的正极接在
S+，S-无需焊接
- 短接
¶ 3. 电池直连模式（用于数码产品改造）
- 操作：将设备电池保护板的电池正负极分别焊接到模块的
B+和B-焊盘
¶ 🛠️ 应用场景
¶ 🔄 自动化控制
- 照明控制：走廊、橱柜灯延时自动关闭
- 通风设备：浴室风扇延时关闭
- 农业自动化：灌溉系统定时通断
¶ 🔋 数码产品改造
- 相机定时拍摄：改造相机快门线，实现定时自拍
- 玩具控制：为玩具增加自动停止功能
- 电子DIY：为各种电池供电设备增加延时开关机功能
¶ 🏭 工业与安防
- 设备安全延时：确保设备完全停止后再切断电源
- 报警延时：实现报警触发后的延时布防/撤防
¶ ❓ 常见问题
-
Q：延时时间可以设置为毫秒级吗？
- A：不可以。本模块设计为秒级延时，最小单位为1秒，适用于大多数常规自动化场景，接受定制。
-
Q：
S+和S-可以接什么类型的信号？- A：可以接物理开关、按钮，也可以接单片机（MCU）的GPIO口（注意电平匹配）。
-
Q：模块的输出端可以直接接电机吗？
- A：不可以。模块输出驱动能力有限，请通过模块控制MOS管或继电器来驱动电机等大功率负载。
-
Q：
B+和B-与VIN+和VIN-有什么区别？- A：
VIN是模块的工作电源。B+/B-是模块控制的负载电源，当用于数码产品去电池直供电改造时，它直接接入电池保护板替代电池。
- A：
免责声明：请确保在安全电压范围内使用本模块，用于驱动大功率负载时请务必使用合适的继电器或MOS管进行隔离与放大。对于因错误接线导致的设备损坏，概不负责。
