欢迎使用 2 通道调光模块（串口指令版） 这是一款专为专业灯光改造（特别是直播补光灯）设计的高性能、2通道调光模块。它通过标准的USB串口协议与电脑通信，实现对补光灯的远程程序化控制。同时，模块保留了完整的物理按键操作功能，确保在现场使用中灵活、可靠。
¶ 🚀 快速开始
开箱即用，轻松集成到您的自动化系统中。

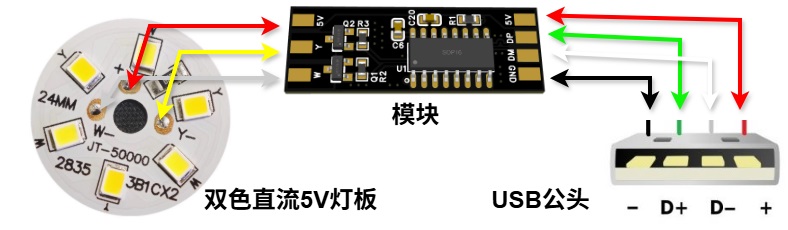

- [硬件连接] - 焊接并接入USB端口
- [指令测试] - 发送基础指令验证功能
- [系统集成] - 集成到您的自动化平台
¶ 💼 订购与交付
¶ 产品规格
- 外观尺寸：30x10.5x6.4mm（常规）/33.8x7.9x6.4mm（迷你）

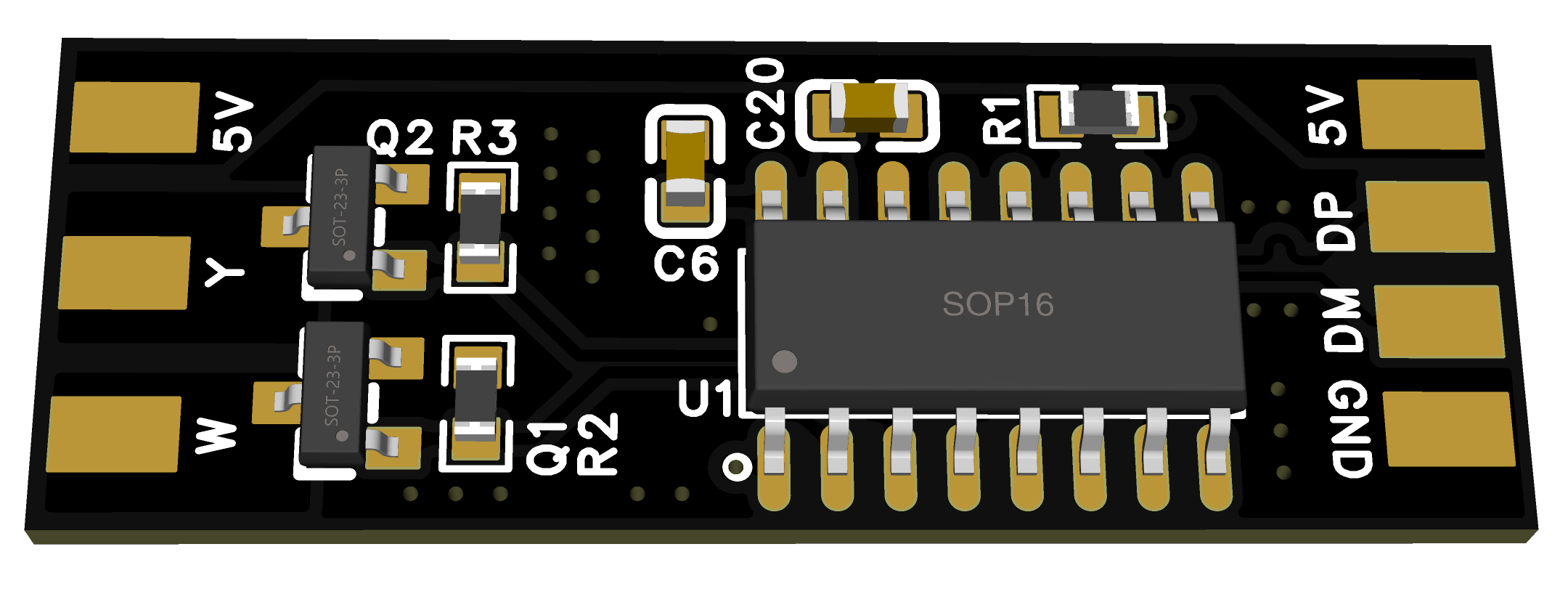

- 接口类型：板载焊盘，支持成品交付
- 工艺标准：纯手工焊接与组装，确保每个模块质量可靠

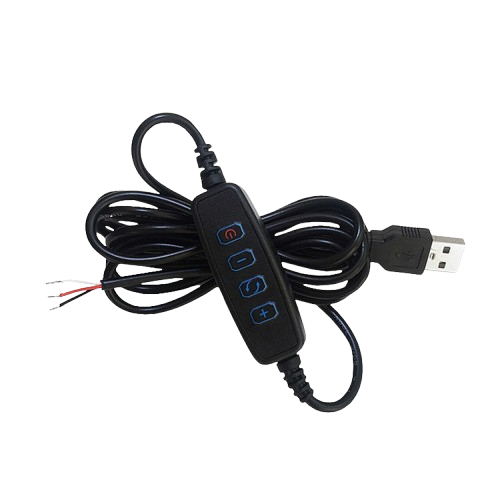

- 外壳选项：可配套市面常用调光器外壳，如下图
¶ 库存与交期
- 现货情况：需下单后备货制作，3-5天内发货
- 定制周期：量多可一周内完成制作
- 发货方式：默认普通快递，支持顺丰加急（需补运费差价）
¶ ⭐ 核心功能亮点
¶ 💡 智能化场控
- 软件精准操控：通过电脑串口指令，远程控制灯光开关、亮度及通道切换
- 告别手动调节：彻底替代在补光灯上反复按键、旋钮的繁琐操作
- 场景一键切换：集成到场控系统，实现与直播、拍摄流程联动的自动化灯光场景
¶ 🔄 双通道独立调光
- 独立PWM控制：两路灯光独立调节，互不干扰，可玩性极高
- 高达2.9A驱动：最大2.9A输出，轻松驱动大功率补光灯
- 255级高精度：无频闪平滑调光，保障直播和拍摄画面纯净细腻
¶ 📟 双模操控无忧
- 程序指令控制：通过简易串口协议，无缝集成各类自动化软件与平台

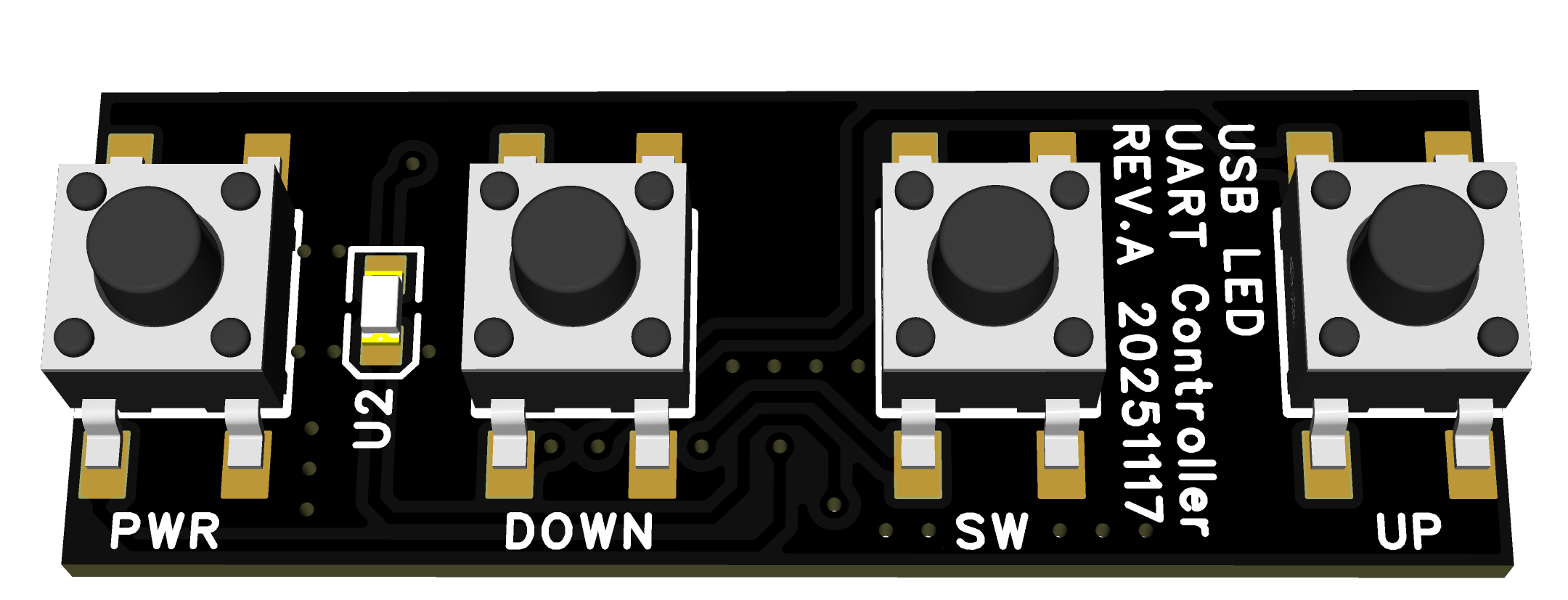

- 物理按键保留：板载按键，支持手动开关、切换通道、调节亮度
- 灵活应对现场：软件故障或临时微调时，物理按键确保控制不中断
¶ 📋 技术规格详情
¶ 【控制与通信】
- 控制接口：串口（UART）8N1 波特率115200
- 通信协议：自定义简洁指令集
- 控制精度：毫秒级响应时间
¶ 🎯 工作模式
| 工作模式 | 模式说明 |
|---|---|
| 白光模式 | 仅启用白光通道输出 |
| 暖光模式 | 仅启用暖光通道输出 |
| 自然光模式 | 同时启用白光和暖光通道输出，即自然光 |
| 待机/全关 | 关闭所有输出 |
¶ ⌨️ 命令概览
| 命令 | 功能描述 | 参数要求 | 示例 |
|---|---|---|---|
HELP |
显示命令列表 | 无参数 | help |
WHITE |
仅启用白光通道输出 | 无参数 | white |
WARM |
仅启用暖光通道输出 | 无参数 | warm |
NATURAL |
同时启用白光和暖光通道输出，即自然光 | 无参数 | natural |
HIGH |
增加当前输出功率 | 无参数 | high |
LOW |
减小当前输出功率 | 无参数 | low |
GEAR N |
指定当前输出功率 | N=0~128，必须指定 | gear 100 |
OFF |
关闭所有输出 | 无参数 | off |
STATUS |
显示当前状态 | 无参数 | status |
¶ 1. 帮助命令
命令： HELP
功能： 显示所有可用命令
示例：
HELP
响应：
Commands case-insensitive:
HELP - Display available commands
WHITE - Enable white light output
WARM - Enable warm light output
NATURAL - Enable natural light output
HIGH - Increase output power level
LOW - Decrease output power level
GEAR N - Set output power gear (N=0-128)
OFF - Disable output
STATUS - Show current status
¶ 2. 白光输出命令
命令： WHITE
功能： 仅启用白光通道输出
示例：
WHITE
响应：
White mode
¶ 3. 暖光输出命令
命令： WARM
功能： 仅启用暖光通道输出
示例：
WARM
响应：
Warm mode
¶ 4. 自然光输出命令
命令： NATURAL
功能： 同时启用白光和暖光通道输出，即自然光
示例：
NATURAL
响应：
Natural mode
¶ 5. 增加输出功率命令
命令： HIGH
功能： 增加当前输出功率
示例：
HIGH
可能的响应：
White dims higher
Natrue dims highest
Warm dims higher
¶ 6. 减少输出功率命令
命令： LOW
功能： 减少当前输出功率
示例：
LOW
可能的响应：
Natrue dims lower
Warm dims lowest
White dims lower
¶ 7. 指定输出功率命令
命令： GEAR N
功能： 指定输出功率，N=0~128
示例：
GEAR 100
可能的响应：
Natrue sets as 100
Warm sets as 100
White sets as 100
¶ 8. 关闭命令
命令： OFF
功能： 关闭所有输出
示例：
off
响应：
Standby mode
¶ 9. 状态查询命令
命令： STATUS
功能： 查询当前工作状态
示例：
STATUS
可能响应：
Standby
White
Warm
Natrue
¶ 6. 错误处理示例
¶ 示例1：未知命令
> 9999
Unknown command, type 'help' for command list
> test
Unknown command, type 'help' for command list
¶ 💡使用技巧
-
命令不区分大小写：
HELP // 正确 help // 正确 Help // 正确 -
状态确认：重要操作后使用
STATUS确认状态> NATURAL Natural mode > status Natural -
错误恢复：遇到错误时使用
HELP查看正确命令格式> test Unknown command, type 'help' for command list > help // 查看正确的命令格式
